河南新交際項目概述
1.1 行業現狀
九十年代末至今，以嵌入式技術為依托，以網絡、通信技術為平臺，以智能圖像分析為特色的網絡視頻監控系統為主，自此，網絡視頻監控的發展也進入了數字時代。網絡視頻監控的應用不再局限于安全防護，逐漸也被用于遠程辦公、遠程醫療、遠程教學等領域。到第三代——網絡化視頻監視系統，又稱為IP 監視系統。
無論是由模擬攝像機加視頻服務器組成的解決方案，還是單獨由網絡攝像機組成的解決方案，或者是兩者混合組成的解決方案，IP監控都已被證明是一種極具吸引力的解決方案。在越來越多的原有行業應用中，這種革命性的技術正在逐步取代傳統的監控系統，在提高安全性的同時也進一步的降低了成本；而在許多新的應用領域，它還是第一次用到，也因此開創和激發了許多新的市場。
1.2 設計依據
《安全防范工程技術規范》 GB50348-2004
《視頻安防監控系統工程設計規范》 GB50395-2007
《視頻安防監控數字錄像設備》 GB20815-2006
《安全防范工程程序與要求》 GA/T75-94
《安全防范系統通用圖形符號》 GA/T74-2000
《安全防范系統驗收規則》 GA308-2001
《視頻安防系統技術要求》 GA/T367-2001
《計算機場地技術要求》GB2887-2000
《綜合布線系統設計規范》EIA/ITA568A、ISO/IEC11801、CECS72-79
1.3 設計原則
本設計以行業標準作為設計依據，結合具體情況，用最佳設計方案滿足項目的需求，體現最高的性能價格比，這是本方案設計的指導思想，也是本方案設計的基本出發點和追求的目標。本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計。，綜合原有的系統設備考慮施工及操作因素，并將為今后的發展、擴建等因素留有余地。
1.3.1 先進性與適用性
在系統建設時，要在充分考慮實用性的前提下，采用當前行業內較先進的技術，確保系統的可發展性。
1.3.2 經濟性與實用性
在滿足當前環境條件、監控對象、監控方式、維護保養以及投資規模等因素的前提下，本著節約資金的原則，保證安全防范系統的正常運行。
1.3.3 可靠性與安全性
通過采用成熟的技術和可靠的設備，采取安全的存儲措施，以保證系統的穩定運行，并在系統發生故障時盡快修復或恢復。
1.3.4 開放性與穩定性
采用開放接口，能夠?qū)⒉煌瑥S商、具有不同協議的設備和系統穩定互聯，實現相互間有效地進行通信和共享數據，系統所應用的控制協議、傳輸協議、接口協議等符合相應國家標準或行業標準的規定。
第二章 系統設計方案
2.1 系統概述
隨著安全監控系統數字化、高清化時代的到來，高清視頻監控逐步成為監控行業發展的重點。IPC高清監控系統則是高清視頻監控系統中的重要分支。IPC音視頻傳輸技術是已經在安防行業使用了很多年，技術日趨成熟，得到了安防監控市場極大的關注，眾多廠商的投入使IPC在監控領域得到飛速的發展。越來越完美的數字高清監控系統解決方案，已經使可以真正意義上的實時高清監控。
而要實現真正的高清監控，必須從視頻源的采集、視頻信號的處理、視頻信號的傳輸、視頻的顯示瀏覽、錄像文件的回放等環節全面支持高清。對用戶而言，高清只有在包含了前端、傳輸、瀏覽、顯示、平臺、存儲等各個環節時才有意義。所以，對高清監控而言，僅一個高清攝像機是不夠的。無論是模擬監控或數字監控或網絡監控，都是由前端攝像機、NVR/DVR/管理平臺設備、顯示設備、存儲設備、傳輸線纜等組成，每一環節都是缺一不可的。因此，IPC高清監控要具備實際的應用意義，就必須提供涵蓋前端、傳輸、管理中心以及后端環節的完整的解決方案，比如IPC網絡高清攝像機 + 接入交換機 + 光端機+平臺管理服務器+高清解碼+數字矩陣 + 相適應的存儲設備(如IP-SAN)。
2.2 高清系統的構建
2.2.1 系統線路
前端高清攝像機與接入交換機之間通過超5類網線連接，接入交換機與核心交換機之間通過光纖連接。
2.2.2 實時傳輸
IPC由于需要在采集圖像后將視頻數據打包發送，所以在傳輸過程中大約有300ms左右的延時。
2.2.3 圖像質量
IPC原始圖像清晰，音視頻信號同步傳輸。色彩還原較好，圖像質量較模擬有很大的提升。
2.2.4 圖像細節
提供更多的圖像細節，保持圖像的完整性和原始性，大大提高了智能分析算法的精度，為智能視頻分析提供了強力的保障。
2.2.5 效能利用
單位面積攝像機布點密度大幅下降，提高了視頻采集設備的利用效能。

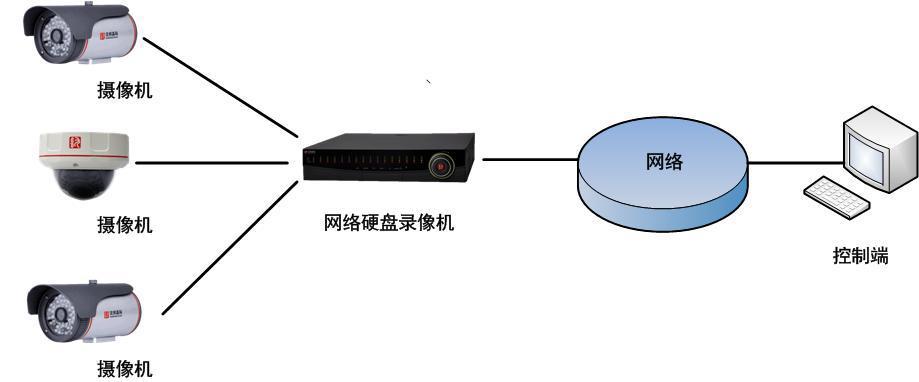

2.3 系統構架
2.4 圖例說明
2.4.1 IPC網絡設計說明：
各功能區的前端的IPC攝像機就近接入機房或弱電間，使用交換機或光端機通過光纖連接到監控中心的核心交換機。
攝像機由就近的弱電間進行統一供電。
監控中心配備管理服務器，對所有聯網設備進行統一管理及調度。配備流媒體轉發服務器，對下級客戶的請求進行數據流的轉發。
數據存儲可選擇磁盤陣列。
2.5 前端系統
前端的主要設備是攝像機，根據所監控的區域的特點，結合不同類型攝像機的特定性能，本次項目擬安裝攝像機合計54臺。
布點原則：圍繞一期工程周邊進行補點，主要監控周圍環境以及道路，每臺相機相隔約30米距離，分別由南向北照射，由東向西照射，最大限度的避免逆光現象對監控畫面造成的不良影響。
2.6 傳輸系統
傳輸設備是監控系統的一個重要組成部分，對視頻信號和傳輸電源的線纜選型關系到信號的傳輸質量。為保證今后可通過前端攝像機的更換而不用進行重新?lián)Q管布線來實現系統更新?lián)Q代，設備、線纜和管材部分我們采用通過ISO9001標準的高質量、可靠的國內知名品牌產品。
根據系統的實際需求，傳輸設備材料選型由系統結構（模擬監控或網絡監控）、前端與監控中心間的距離來確定：距離小于100M的監控點，直接使用超五類雙絞網線將視頻信號傳回監控中心；對大于100M的監控點，我們?yōu)楸ＷC傳輸?shù)馁|(zhì)量，減少視頻信號的衰減、干擾，我們在本方案中采用光纖進行信號傳輸�？紤]到的實際情況，本次項目的線路敷設按照電信井的路由進行敷設。
2.7 中心系統
根據實際使用需求，監控中心設置管理服務器XX臺，流媒體服務器XX臺，存儲服務器XX臺，解碼服務器XX臺；
控制鍵盤對前端攝像機的控制：控制鍵盤可以對前端的一體化高速球進行旋轉，調焦等操作，已達到監控目的。
2.8 存儲設計
前端共有54路圖像傳輸至中心，監控中心內設有2臺網絡硬盤錄像機，對該場所所有監控點進行管理，同時對圖像進行不小于30天的實時存儲，存儲圖像分辨率采用720P格式（1280*720）進行存儲（PAL制式下）。
我們計算磁盤的容量如下：
若采用3T容量的硬盤，則需要硬盤12個。
2.9 供電、防雷、接地
1、安全防范系統有良好的接地，以防干擾和雷擊。
2、安防系統的接地與建筑物防雷接地共用一組接地裝置，接地電阻值應不大于1Ω。
3、接地干線采用BVR25mm²，PVC管保護連接。
4、機柜，設備金屬外殼等需采用BVR16mm²與等電位排聯結。
第三章 系統功能
3.1 基本功能
河南新交際本著系統既要先進、實用、成熟、可靠，又要做到系統開放性、可擴展性好，兼顧投資合理、效益最佳的目的。網絡視頻監控對現場設備進行集中監視、控制和管理，使這些設備得以安全、可靠、高效地運行最大限度地發揮智能管理的作用創造安全、健康、舒適宜人和能提高工作效率的優良環境節約能源并減少維護人員。
視頻監控系統的主要任務是對建筑物內重要部位的事態、人流等動態狀況進行宏觀監視、控制，以便對各種異常情況進行實時取證、復核，達到及時處理目的。
3.2 特色功能
網絡高清監控監控系統將監控技術由模擬化、數字化時代，推進到網絡化時代。與傳統的模擬監控相比，網絡視頻監控具有不可比擬的優越性：
(1) 遠程監控
數字化、網絡化已經成為未來技術和管理的趨勢，借助網絡視頻監控技術，可以充分利用系統現有的傳輸資源以及互聯網傳輸平臺，輕松實現遠程監控。
在網絡中的任一臺計算機，只要安裝了客戶端軟件，授予相應的權限就可成為監控工作站。
(2) 集中管理
大型平臺管理系統，支持集中用戶管理、設備管理、存儲管理以及圖像調用，改變了以前模擬系統分散管理的弊端，大大提高管理效率和調度能力。
(3) 靈活升級
網絡高清監控監控系統基于開放式標準設計，提供了監控點數無限升級的可能性，系統容量不再依賴于傳輸及節點設備，只有有網絡的地方，就可以做到任意擴容，隨時接入。
(4) 經濟型架構
網絡高清監控監控系統基于IP 架構，網絡視頻服務器可以在監控點處安裝，通過雙絞線或者光纖傳輸，不需要額外鋪設長距離視頻線和控制線到監控中心（CCTV 安裝項目中一項較大的開支），系統可以同時管理數據、視頻、音頻和其他文件，實現高效、低成本的管理，節省了系統投資和施工成本。
(5) 安全性高
網絡高清監控監控系統提供統一的用戶認證，確保用戶訪問的合法性；同時，網絡高清監控監控系統對網絡病毒攻擊采取了獨特的防范機制，大大提高了系統的安全性
(6) 可靠性強
網絡高清監控監控系統的硬件遵循電信級產品設計理念，其嵌入式操作系統、模塊化結構設計，大大提高了設備穩定性和可靠性。
網絡高清監控監控系統提供的集中管理功能，也為監控設備穩定運行、及時響應故障報警（如：網絡中斷報警、視頻丟失報警）提供了支持。
(7) 開放接口，可定制開發
網絡高清監控監控系統提供應用接口，支持二次開發�？梢詫⒁曨l監控功能融入統一的管理平臺中。
(8) 智能化應用
網絡高清監控監控系統支持移動偵測、事件處理、傳感器輸入、時間和日期，以及其他內置功能，可以根據預先設定的時間、事件、告警等信息啟用不同的存儲策略，并可以對幀速率、碼流、清晰度等進行動態調節，真正實現了智能化應用。
